Tổng hợp 40+ bản vẽ nhà vệ sinh chuẩn kích thước phổ biến

Bản vẽ nhà vệ sinh đóng vai trò quan trọng trong việc bố trí không gian, đảm bảo công năng sử dụng và tối ưu hệ thống cấp thoát nước. Việc tham khảo các mẫu thiết kế chuẩn sẽ giúp gia chủ dễ dàng lựa chọn phương án phù hợp với diện tích thực tế và phong cách nội thất. Trong bài viết dưới đây, hãy cùng TOTO Tuấn Tú khám phá hơn 40+ bản vẽ nhà vệ sinh đẹp cho nhiều loại hình nhà ở khác nhau.

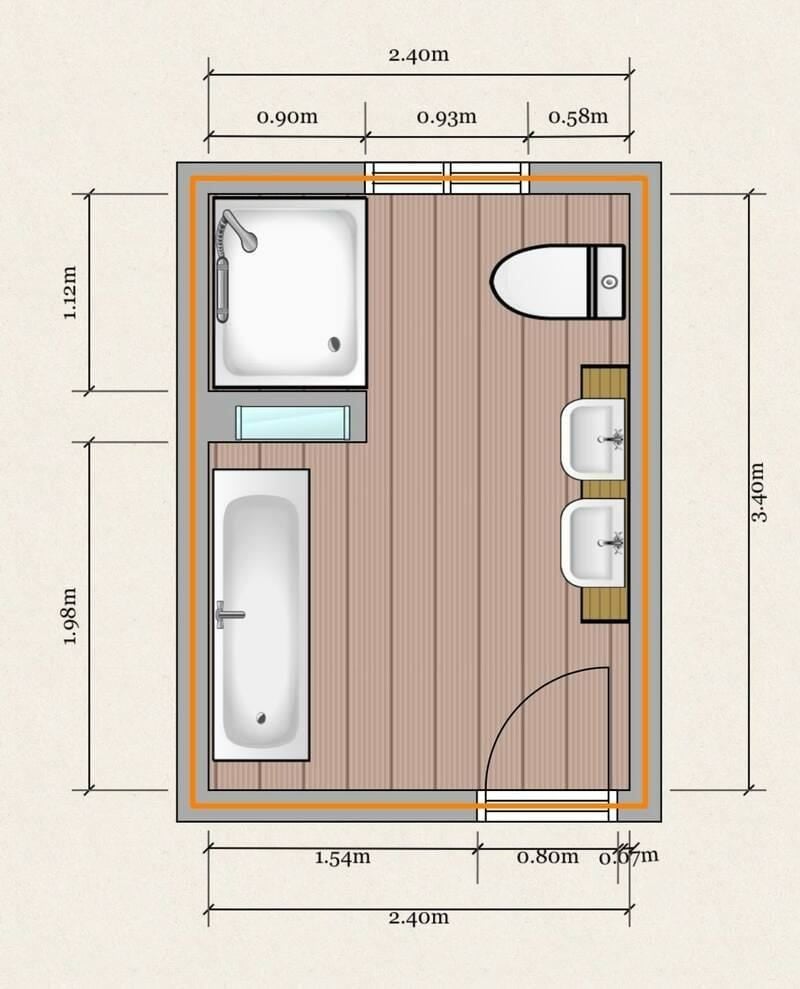

1. Tầm quan trọng của bản vẽ nhà vệ sinh chuẩn kỹ thuật trong xây dựng

Một bản vẽ nhà vệ sinh chuẩn kỹ thuật sẽ giúp quá trình thiết kế và thi công diễn ra thuận lợi hơn, đồng thời hạn chế nhiều lỗi phát sinh trong quá trình sử dụng. Dưới đây là những lý do nên lên sơ đồ chi tiết trước khi xây dựng:

• Tối ưu dây chuyền công năng sử dụng: Bố trí hợp lý vị trí bồn cầu, lavabo, khu vực tắm và lối di chuyển giúp không gian tiện nghi, dễ sử dụng và tiết kiệm diện tích.
• Tránh lỗi đặt sai tâm xả thiết bị: Xác định chính xác vị trí tâm xả bồn cầu và hệ thống đường ống giúp hạn chế tình trạng lệch kích thước, khó lắp đặt hoặc phải đục sửa sau thi công.
• Đảm bảo hệ thống cấp thoát nước vận hành ổn định: Bản vẽ chi tiết giúp tính toán độ dốc đường ống, vị trí thoát sàn và cấp nước hợp lý, hạn chế tắc nghẽn, rò rỉ hay bốc mùi.
• Hỗ trợ yếu tố phong thủy: Bản vẽ nhà vệ sinh 3m2 được tính toán kỹ lưỡng sẽ giúp gia chủ lựa chọn hướng đặt thiết bị phù hợp, tránh các vị trí kiêng kỵ phạm phong thuỷ.

>>>Tham khảo thêm: Thay nắp bồn cầu đúng cách tại nhà đơn giản, nhanh chóng

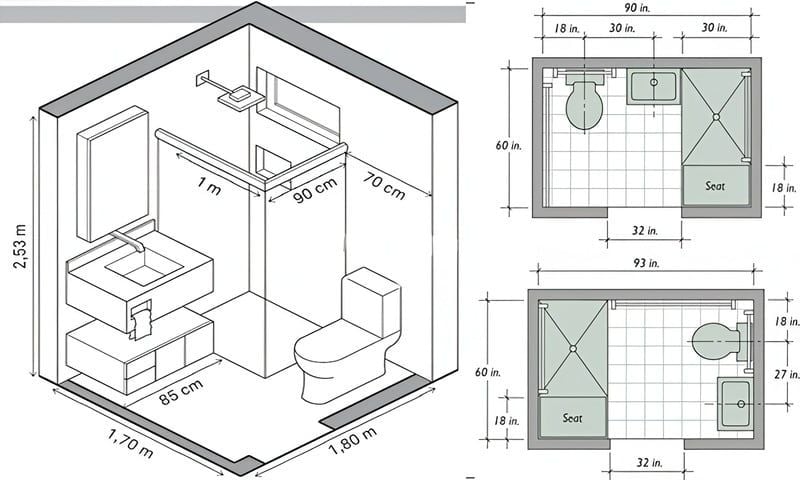

2. Các thông số kỹ thuật cốt lõi bắt buộc phải có trên mẫu bản vẽ nhà vệ sinh

Một bản vẽ nhà vệ sinh chuẩn không chỉ phác thảo bố cục mà còn phải thể hiện đầy đủ các thông số định lượng cụ thể. Theo tiêu chuẩn Việt Nam (TCVN), một số kích thước vàng cần được tuân thủ nghiêm ngặt gồm:

• Khoảng cách tâm ống thoát bồn cầu cách tường thô: Thông thường đạt 300mm. Nếu sai lệch quá ngưỡng này, bồn cầu sẽ không ăn khớp với bộ nối xả, dẫn đến hiện tượng hở chân hoặc kẹt thiết bị vào tường.
• Chiều rộng tối thiểu khu tắm đứng: Không dưới 800mm để đảm bảo người dùng có thể xoay chuyển thoải mái bên trong vách kính hoặc màn tắm.
• Khoảng cách thông thủy giữa các thiết bị: Cần duy trì ít nhất 150-200mm giữa các thiết bị liền kề (bồn cầu, lavabo) để lưu thông và vệ sinh dễ dàng, không bị chật chội.
• Độ dốc sàn thoát nước: Thiết kế theo hướng dốc 1-2% về phía miệng thu sàn, tránh ứ đọng nước.
• Cao độ lắp lavabo: Thông thường từ 800-850mm tính từ mặt sàn hoàn thiện, phù hợp chiều cao trung bình người Việt.

Những con số này cần được thể hiện trực tiếp trên mặt bằng và mặt cắt của mẫu bản vẽ nhà vệ sinh, không để ở dạng ghi chú mơ hồ, nhằm đảm bảo đội thi công có thể tra cứu và áp dụng chính xác tại công trường.

3. Chi tiết các mẫu bản vẽ nhà vệ sinh phổ biến đáp ứng mọi không gian kiến trúc

Không có một bản vẽ nhà vệ sinh nào áp dụng được cho tất cả không gian, bởi mỗi kiểu kiến trúc và diện tích đòi hỏi một giải pháp bố trí riêng biệt. Sau đây là chi tiết 10 mô hình phổ biến nhất hiện nay mà bạn có thể tham khảo:

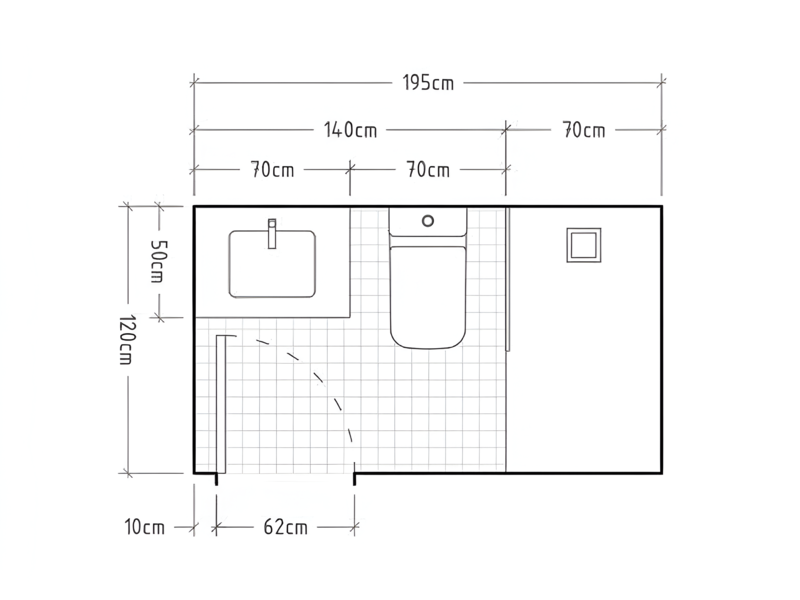

3.1. Bản vẽ nhà vệ sinh gia đình truyền thống

Bản vẽ nhà vệ sinh gia đình truyền thống thường bố trí lavabo, bồn cầu và khu tắm đứng theo hàng dọc để tối ưu diện tích. Lavabo đặt gần cửa, bồn cầu ở giữa và khu tắm phía trong, giúp phân chia khu khô – ướt rõ ràng và thuận tiện cho nhiều người sử dụng.

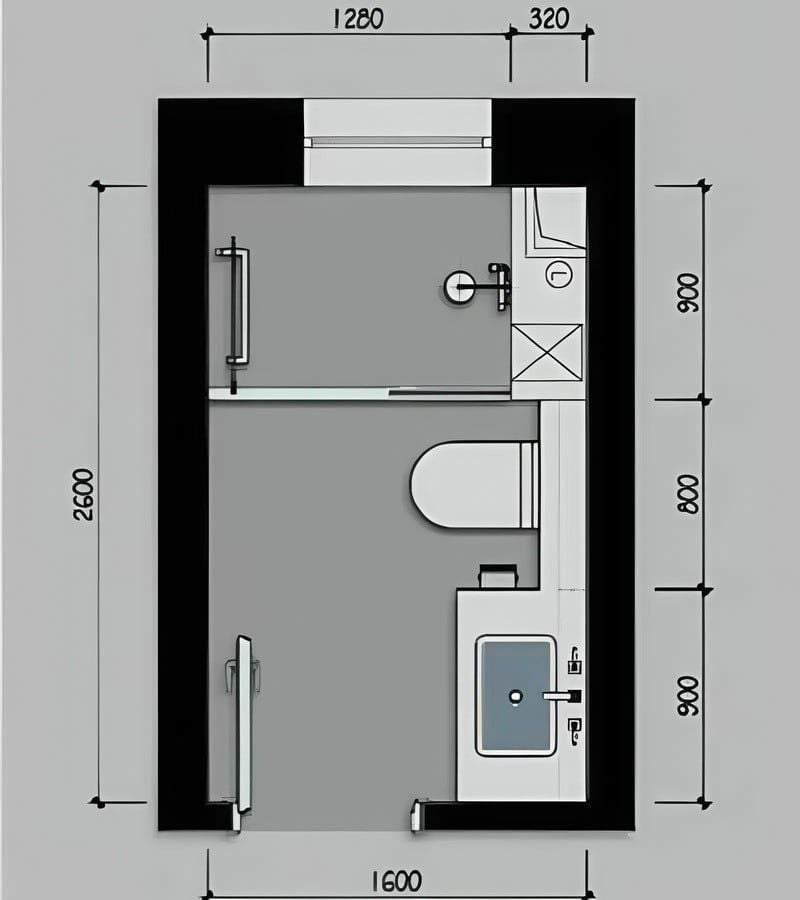

3.2. Bản vẽ nhà vệ sinh 3m2 nhỏ gọn tối ưu diện tích

Bản vẽ nhà vệ sinh 3m2 thường ưu tiên thiết kế tối giản với bồn cầu 2 khối TOTO nhỏ gọn hoặc bồn cầu treo tường để tiết kiệm diện tích. Khu tắm đứng nên sử dụng vách kính góc vuông hoặc kính cong thay cho màn tắm để hạn chế cảm giác chật bí, đồng thời giúp không gian thông thoáng và tối ưu từng mét vuông sử dụng.

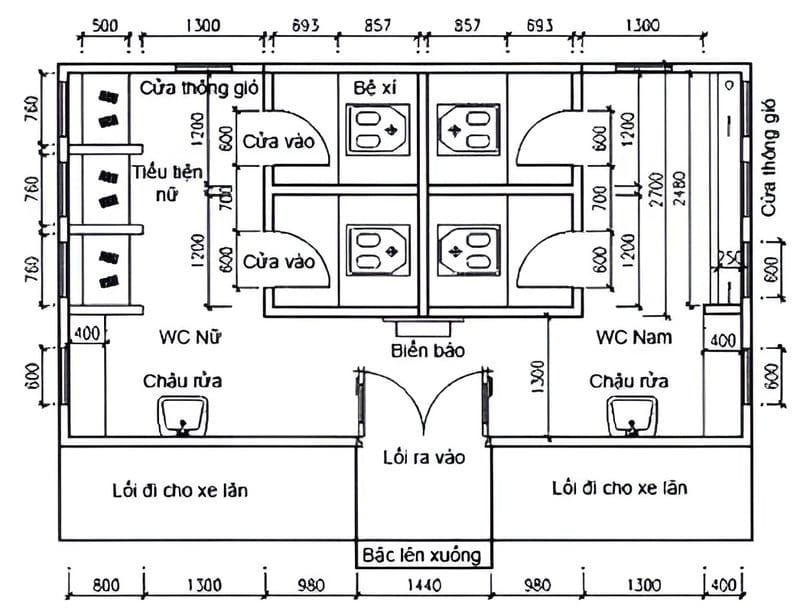

3.3. Bản vẽ nhà vệ sinh công cộng đạt tiêu chuẩn quốc gia

Bản vẽ nhà vệ sinh công cộng thường được thiết kế theo mô hình nhiều phòng ngăn (cubicle), kết hợp khu tiểu nam riêng và lối di chuyển rộng rãi nhằm đáp ứng tiêu chuẩn sử dụng thực tế. Ngoài việc tối ưu công năng, mặt bằng còn phải đảm bảo khu vực dành cho người khuyết tật theo đúng quy chuẩn xây dựng và thuận tiện cho việc vệ sinh, bảo trì.

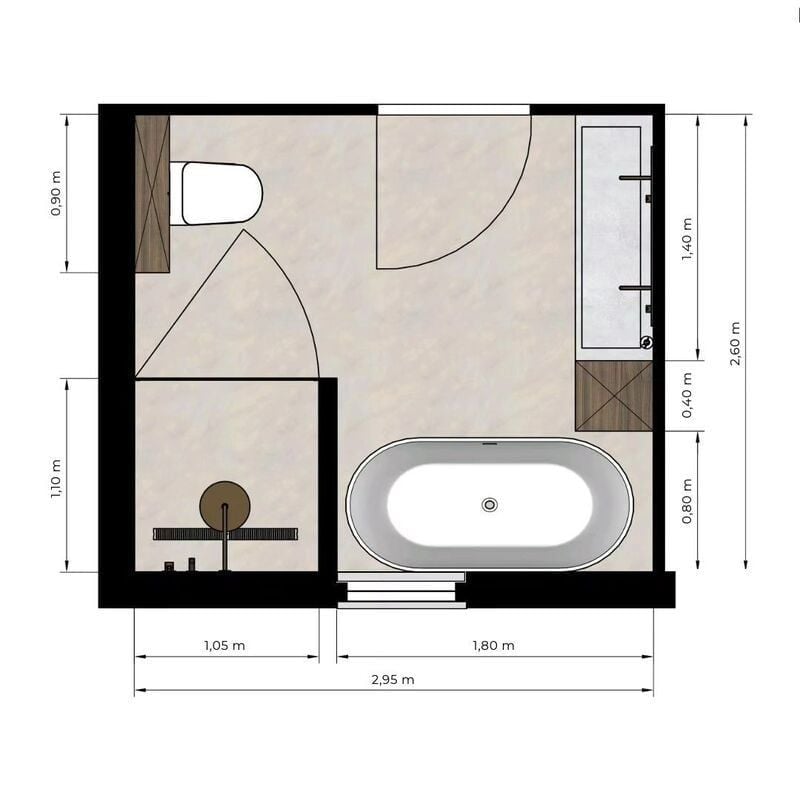

3.4. Bản vẽ nhà vệ sinh hiện đại cho căn hộ chung cư

Xu hướng thiết kế bản vẽ nhà vệ sinh hiện đại thường nghiêng về phong cách tối giản, ưu tiên sự gọn gàng về mặt thị giác. Bố trí không gian mở, giấu hoàn toàn két nước trong hộp ốp tường mang lại cảm giác sạch sẽ, hiện đại. Bên cạnh đó, các mẫu bồn cầu liền khối cao cấp cũng được ưu tiên sử dụng nhằm tăng tính thẩm mỹ, giúp không gian trở nên tinh gọn và mang đậm phong cách Modern Luxury.

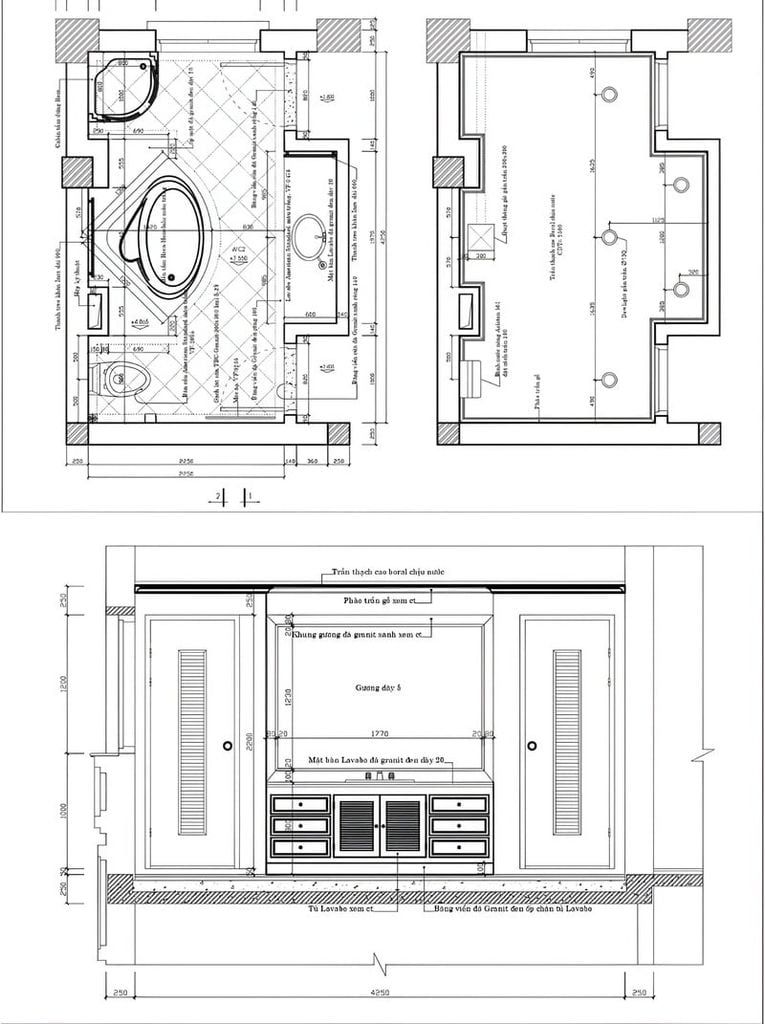

3.5. Bản vẽ nhà vệ sinh đẹp phong cách Master sang trọng

Bản vẽ nhà vệ sinh phong cách Master thường sở hữu diện tích rộng từ 8m² trở lên, ưu tiên thiết kế sang trọng theo chuẩn nghỉ dưỡng cao cấp. Không gian được tích hợp bồn tắm nằm TOTO, khu xông hơi riêng cùng bồn cầu thông minh dòng NEOREST, mang đến trải nghiệm tiện nghi đẳng cấp như resort 5 sao ngay tại nhà.

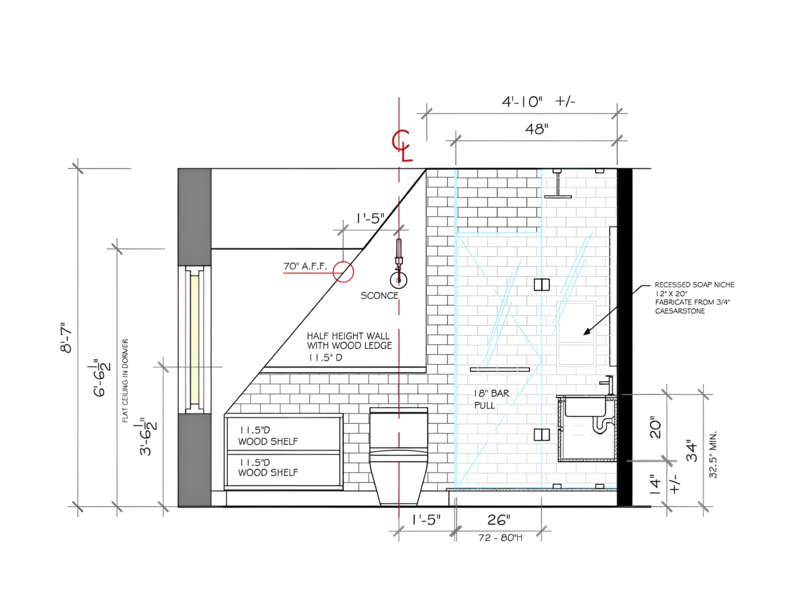

3.6. Bản vẽ mặt bằng nhà vệ sinh dưới cầu thang

Bản vẽ nhà vệ sinh đẹp dưới cầu thang là giải pháp tận dụng hiệu quả khoảng không gian chết trong nhà phố hoặc nhà diện tích nhỏ. Khi thiết kế, cần đo đạc kỹ phần trần dốc và vách vát dưới gầm thang để bố trí thiết bị hợp lý, ưu tiên các mẫu bồn cầu mini hoặc bệt xổm nhằm đảm bảo sự thoải mái, tránh va chạm đầu trong quá trình sử dụng.

3.7. Bản vẽ sơ đồ nhà vệ sinh kết hợp phòng giặt

Mẫu bản vẽ nhà vệ sinh kết hợp phòng giặt thường ưu tiên phân chia rõ khu khô – ướt để đảm bảo tiện nghi và hạn chế ẩm mốc. Mặt bằng cần bố trí hợp lý vị trí máy giặt, hệ thống cấp thoát nước xả giặt riêng biệt song song với khu vực lắp đặt bồn cầu TOTO và các phụ kiện vệ sinh nhằm tối ưu công năng sử dụng hằng ngày.

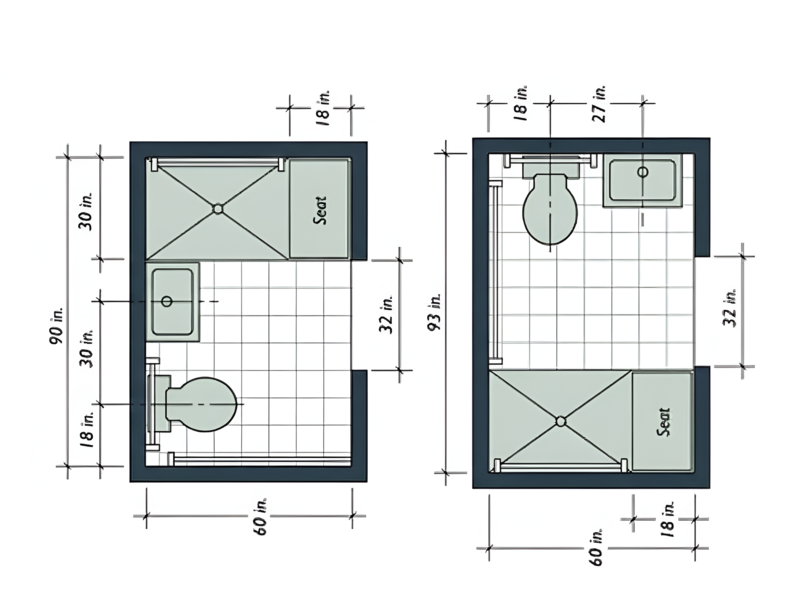

3.8. Bản vẽ thiết kế nhà vệ sinh mầm non cho trẻ em

Bản vẽ nhà vệ sinh mầm non thường ưu tiên sự an toàn, thuận tiện và phù hợp với chiều cao của trẻ nhỏ. Không gian được bố trí các hàng bồn cầu mini có bệ ngồi thấp, lối di chuyển rộng và hạn chế góc cạnh nguy hiểm. Ngoài ra, vách ngăn giữa các khu vực thường thiết kế thấp hơn tầm mắt để giáo viên dễ quan sát, hỗ trợ và quản lý các bé trong quá trình sử dụng.

3.9. Bản vẽ sơ đồ nhà vệ sinh tích hợp công nghệ Washlet

Bản vẽ nhà vệ sinh đẹp tích hợp công nghệ Washlet yêu cầu tính toán kỹ hệ thống điện và cấp nước để đảm bảo an toàn khi sử dụng. Trong mặt bằng kỹ thuật, cần xác định chính xác vị trí ổ cắm chống giật, nguồn cấp nước và van chia chữ T nhằm hỗ trợ lắp đặt nắp bồn cầu điện tử thuận tiện. Cách bố trí này giúp thiết bị phát huy đầy đủ các tính năng như sưởi ấm, rửa tự động hay khử mùi hiệu quả.

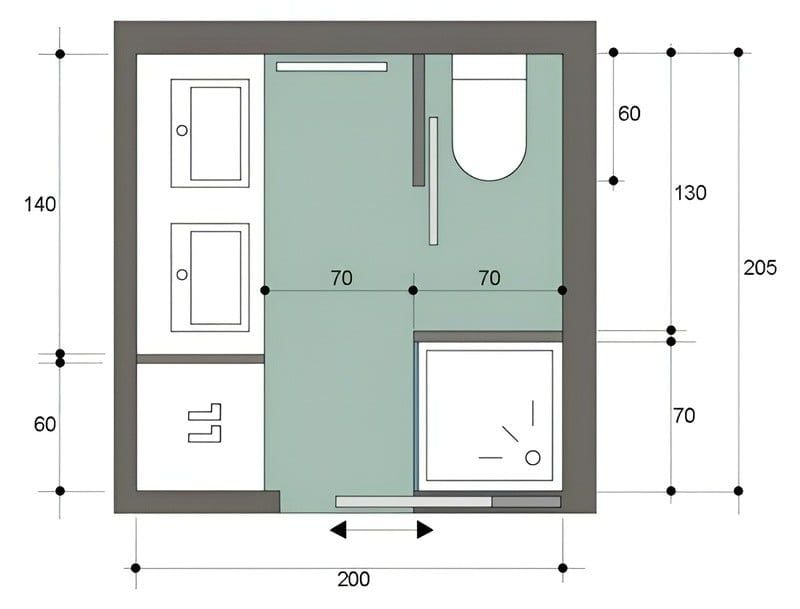

3.10. Bản vẽ mặt cắt nhà vệ sinh bố trí bồn cầu xả xoáy Tornado

Công nghệ xả xoáy Tornado Flush của TOTO yêu cầu bản vẽ nhà vệ sinh thể hiện chi tiết trên mặt cắt đứng. Họng siphong cong sâu kiểu Rimless cần được định vị chính xác theo catalog kỹ thuật của từng mã sản phẩm. Quan trọng không kém là độ dốc đường ống thoát phải đạt chuẩn 2-3% để dòng nước phun xoáy xoắn ốc 360 độ có đủ lực đẩy, cuốn sạch toàn bộ bề mặt lòng bệt trong một lần xả.

>>>Tham khảo thêm:

• Kích thước ống thoát bồn cầu phi bao nhiêu là đúng chuẩn?
• Hướng dẫn xử lý chỉnh lệch tâm bồn cầu nhanh chóng, an toàn

4. Những sai lầm chí mạng khi triển khai mẫu bản vẽ nhà vệ sinh ra thực tế thi công

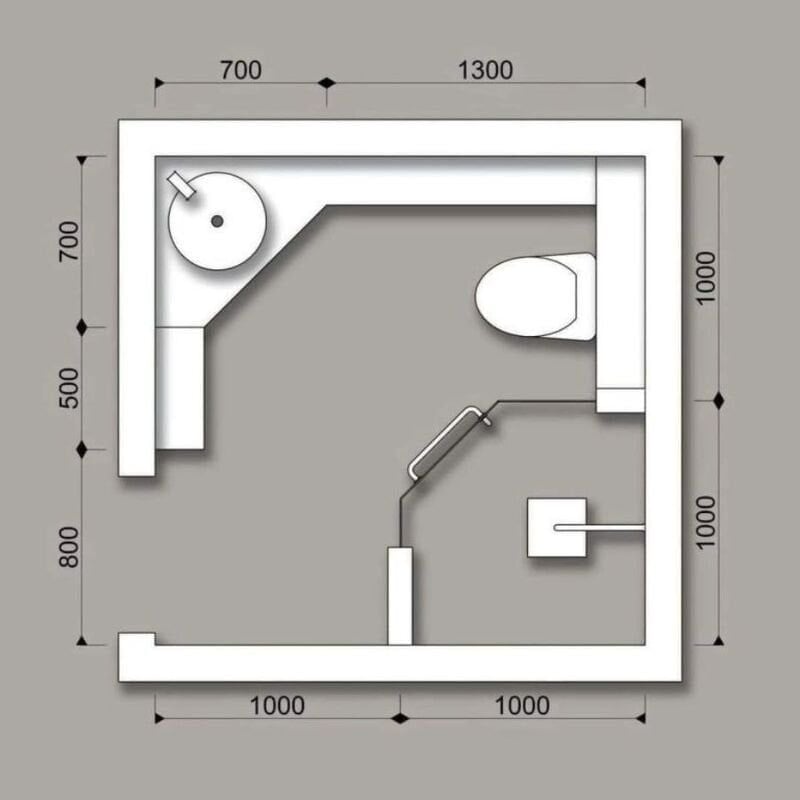

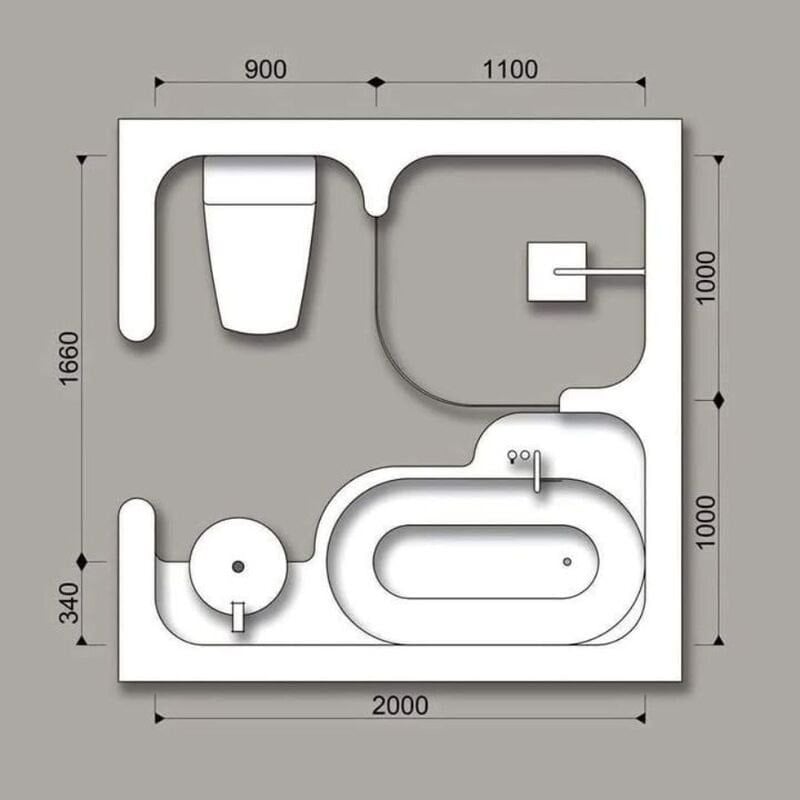

Dù bản vẽ nhà vệ sinh được lập chi tiết đến đâu, nhiều công trình vẫn phát sinh sự cố nghiêm trọng do lỗi thi công không theo đúng sơ đồ. Do đó, nhận biết các sai lầm phổ biến dưới đây sẽ giúp gia chủ chủ động giám sát và ngăn chặn kịp thời:

• Đặt sai khoảng cách tâm xả bồn cầu: Khi tâm ống thoát bị lệch so với bản vẽ chỉ 20-30mm, bồn cầu sau khi lắp sẽ bị đẩy vào tường hoặc hở chân không thể trám kín, tạo điều kiện tích tụ vi khuẩn và mất thẩm mỹ.
• Thiếu ống thông hơi cho bể phốt: Nhiều bản vẽ bỏ qua chi tiết này, dẫn đến bể phốt không thoát khí được, áp suất tích tụ gây hiện tượng bồn cầu phun khí hôi ngược lên phòng vệ sinh, đặc biệt vào mùa mưa.
• Sai độ dốc thoát sàn: Nền nhà vệ sinh thiếu độ dốc hoặc dốc ngược về phía tường thay vì về phía miệng thu sàn sẽ gây đọng nước liên tục, tăng nguy cơ trơn trượt và thấm dột xuống tầng dưới.
• Tự ý thay đổi vị trí thiết bị so với bản vẽ đã duyệt: Khi đội thi công hoặc chủ nhà điều chỉnh vị trí bồn cầu, lavabo mà không cập nhật lại bản vẽ nhà vệ sinh, toàn bộ hệ thống đường ống ngầm sẽ không khớp, buộc phải đục phá sàn để sửa chữa.

5. TOTO Tuấn Tú - Chuyên gia cung cấp thiết bị vệ sinh theo bản vẽ thiết kế uy tín

Không phải đơn vị phân phối thiết bị vệ sinh nào cũng có đủ năng lực tư vấn kỹ thuật chuyên sâu theo bản vẽ nhà vệ sinh. TOTO Tuấn Tú tại địa chỉ 19C Cát Linh, Hà Nội là một trong số ít showroom tại miền Bắc hội tụ cả hai năng lực này.

Đội ngũ tư vấn tại TOTO Tuấn Tú được đào tạo bài bản về cẩm nang kỹ thuật TOTO, có khả năng đọc và phân tích bản vẽ nhà vệ sinh hiện đại của khách hàng để chỉ định đúng mã sản phẩm phù hợp với khoảng cách tâm xả, diện tích phòng và phong cách thiết kế. Dịch vụ bóc tách khối lượng phụ kiện bồn cầu TOTO chính hãng 100% giúp gia chủ biết chính xác cần mua những gì, tránh tình trạng mua thiếu hoặc mua nhầm khiến công trình bị gián đoạn.

Hệ thống showroom trưng bày đầy đủ các dòng sản phẩm từ bình dân đến cao cấp như NEOREST, S300e, GG, kết hợp tư vấn thực tế giúp gia chủ dễ dàng hình dung sản phẩm sẽ phù hợp với bản vẽ mặt bằng nhà vệ sinh của mình như thế nào trước khi quyết định đặt hàng.

6. FAQ: Giải đáp các thắc mắc thường gặp về bản vẽ nhà vệ sinh

Dưới đây là những câu hỏi phổ biến xoay quanh bản vẽ nhà vệ sinh được nhiều người quan tâm hiện nay:

6.1. Vì sao cần có bản vẽ nhà vệ sinh trước khi thi công?

Bản vẽ nhà vệ sinh đẹp là tài liệu kỹ thuật xác định vị trí chính xác của từng thiết bị, đường ống cấp thoát nước và hệ thống điện. Thiếu bản vẽ này, đội thi công không có cơ sở để đi ống ngầm đúng vị trí, dễ dẫn đến sai lệch tốn kém khi sửa chữa sau này.

6.2. Diện tích nhà vệ sinh bao nhiêu là hợp lý?

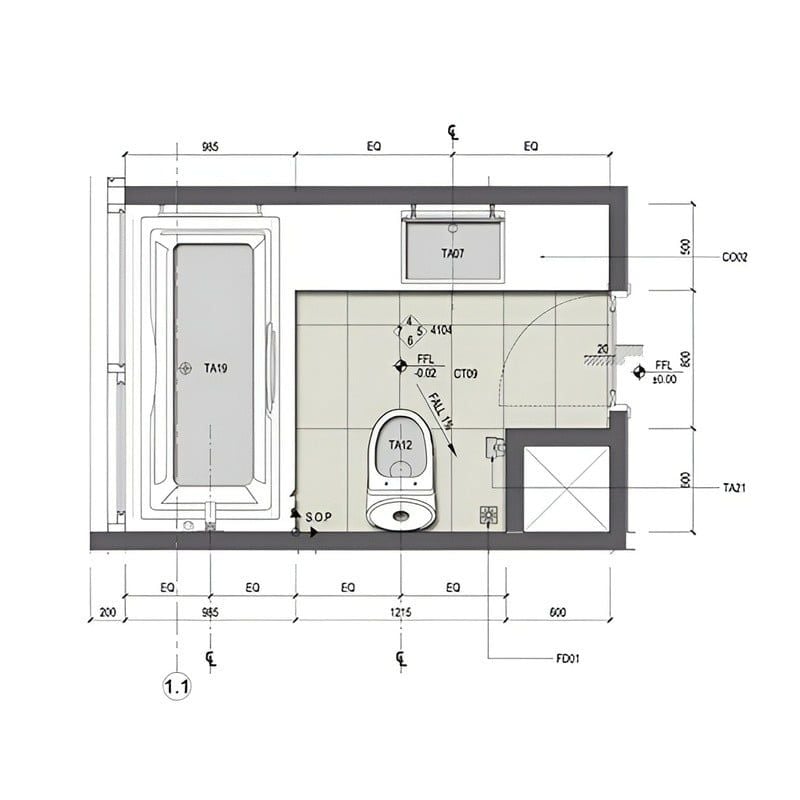

Nhà vệ sinh gia đình tối thiểu nên đạt 3m2 để bố trí đủ 3 thiết bị cơ bản. Từ 4-5m2 trở lên sẽ thoải mái hơn và cho phép tách khu khô và khu ướt rõ ràng. Nhà vệ sinh Master phòng ngủ chính lý tưởng từ 6-10m2.

6.3. Có cần tách riêng khu khô và khu ướt trong bản vẽ nhà vệ sinh không?

Trong mẫu bản vẽ nhà vệ sinh, nên tách riêng khu khô và khu ướt nếu diện tích cho phép để giúp bảo vệ các thiết bị điện và giữ sàn khô ráo, an toàn hơn.

6.4. Nên đặt bồn cầu ở vị trí nào trong bản vẽ nhà vệ sinh?

Bồn cầu không nên đặt đối diện trực tiếp cửa ra vào vì lý do thẩm mỹ và phong thủy. Vị trí tốt nhất là bố trí sang một bên hoặc ở góc khuất, sao cho người mở cửa không nhìn thẳng vào bồn cầu, đồng thời vẫn đảm bảo đủ khoảng thông thủy hai bên theo tiêu chuẩn kỹ thuật.

Bản vẽ nhà vệ sinh chuẩn kỹ thuật là nền tảng để mọi công trình vệ sinh vận hành bền bỉ, tiện nghi và thẩm mỹ theo thời gian. Từ nhà ở gia đình đến công trình thương mại, mỗi mô hình không gian đều cần một sơ đồ bố trí phù hợp với đặc thù riêng. Nếu bạn đang có kế hoạch xây mới hoặc cải tạo nhà vệ sinh, hãy đến trực tiếp showroom TOTO Tuấn Tú tại 19C Cát Linh, Hà Nội để được đội ngũ tư vấn hỗ trợ đọc bản vẽ, chọn đúng thiết bị và tối ưu ngân sách đầu tư ngay từ bước lên kế hoạch.
